SW Automation présente un système de fabrication flexible intelligent
Le bridage modulaire, la robotique mobile et l’orchestration basée sur l’IA permettent un usinage adaptatif pour des tailles de lots et des variantes de pièces variables.
sw-machines.com

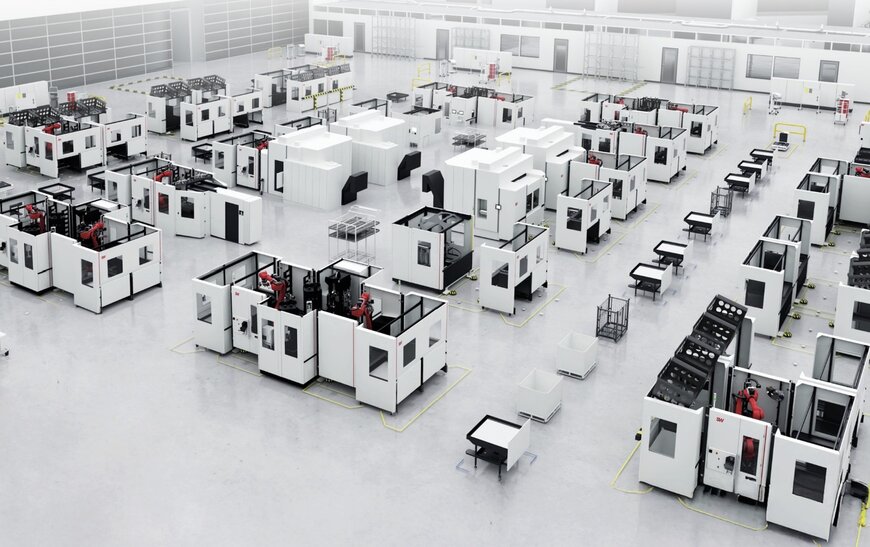

Le Smart FMS (système de fabrication flexible) de SW permet un usinage de pièces flexible, économe en ressources et pérenne.
Les fabricants confrontés à des tailles de lots fluctuantes et à une augmentation des variantes produits ont besoin de systèmes de production capables de s’adapter sans opérations de réoutillage longues et coûteuses. SW Automation a présenté Smart FMS, un système de fabrication flexible combinant bridage automatisé, manutention robotisée mobile et technologie d’échange de palettes pour des environnements d’usinage évolutifs.
Le concept Smart FMS intègre trois éléments clés : le système de bridage automatisé Sfix, la cellule robotisée mobile S-cell et un système d’échange de palettes, coordonnés par le logiciel d’orchestration SmartFlow.
Des lignes fixes aux cellules d’usinage adaptatives
Les lignes de production conventionnelles sont généralement configurées pour des processus définis et une variation limitée des pièces. Smart FMS est conçu pour usiner différents types de pièces et tailles de lots sans reconfiguration mécanique importante. En permettant un ajustement dynamique des outillages et des flux de matières, le système améliore à la fois le taux d’utilisation des capacités et l’efficacité des ressources.
L’architecture fait évoluer la production de concepts de machines isolées vers des systèmes adaptatifs capables de répondre à des structures de commandes changeantes. Pour les OEM et les sous-traitants opérant dans des environnements à forte mixité, cela réduit les temps d’arrêt liés aux changements de série et limite la multiplication des outillages spécifiques.
Un bridage automatisé basé sur des modules standardisés
Un composant central du système est la solution de bridage Sfix. Traditionnellement, chaque variante de pièce nécessite un dispositif de bridage dédié, qui doit être conçu, fabriqué et stocké. Dans les environnements à forte variation, cela génère des efforts importants en termes de préparation et de stockage.
Dans la cellule Sfix, un robot assemble en quelques minutes le dispositif de bridage requis à partir de composants standardisés. La configuration repose sur une plaque Sfix brevetée, sur laquelle les composants sont positionnés selon le modèle CAO de la pièce. Ce lien numérique entre les données de conception et l’assemblage du montage garantit un processus de bridage répétable et prévisible.
Le système modulaire peut remplacer jusqu’à 150 dispositifs de bridage conventionnels, réduisant la consommation de matériaux et les besoins de stockage. Pour les fabricants travaillant en petites séries avec des changements fréquents de pièces, cette approche diminue les temps de réglage et améliore la fiabilité des processus.

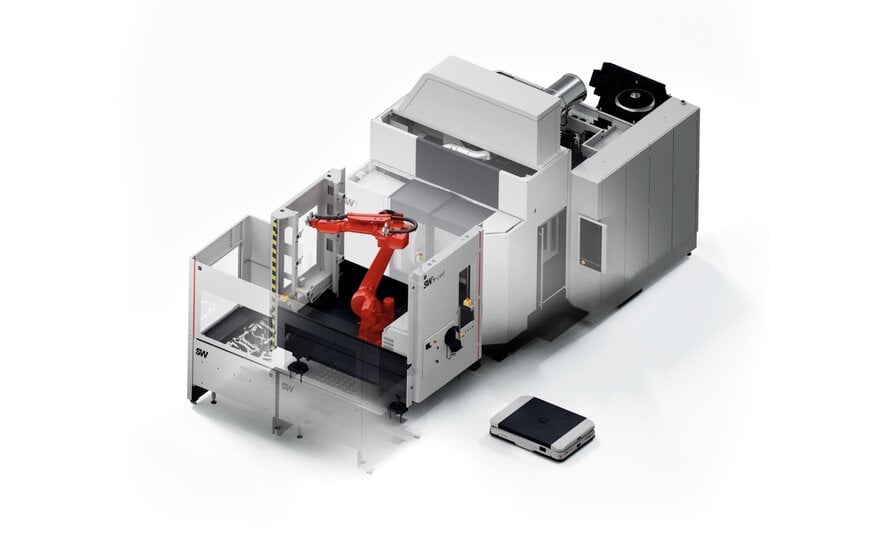

Le cœur du système Sfix est un robot qui assemble automatiquement des dispositifs de serrage à partir de composants standardisés en quelques minutes seulement.
L’échange de palettes comme interface avec la machine-outil
Le système d’échange de palettes relie la cellule Sfix à la machine-outil et permet le transfert automatisé de palettes sans intervention manuelle. L’unité peut être déplacée le long d’un axe au sol ou transportée par un robot mobile autonome (AMR), offrant une grande flexibilité d’intégration dans l’implantation de l’atelier.
La manutention automatisée des palettes réduit les temps morts entre les cycles d’usinage et favorise un fonctionnement continu, notamment dans les environnements en équipes successives.
Une cellule robotisée mobile pour un flux matière décentralisé
Le système S-cell étend Smart FMS à une plateforme d’automatisation mobile. Montée sur un véhicule à guidage automatique (AGV), la cellule intègre un robot industriel fixe capable de charger et décharger des pièces aux postes d’usinage, de nettoyage ou d’assemblage.
Contrairement aux lignes de transfert rigides, la S-cell se déplace de manière autonome entre les stations et s’interface précisément avec chacune d’elles. Elle identifie le type de station connectée et adapte sa séquence de manipulation en conséquence. Cela supprime les reconfigurations manuelles généralement nécessaires lors de la réaffectation des lignes de production traditionnelles.
Comme la cellule n’est pas fixée de manière permanente, les machines-outils restent facilement accessibles pour la maintenance et la configuration, ce qui favorise des implantations modulaires et une extension progressive de l’atelier.
La plateforme mobile S-cell est équipée d'un robot industriel fixe et se déplace de manière autonome entre les postes de test et la zone de production.
Une orchestration assistée par IA à l’échelle de l’atelier
Smart FMS est piloté par le logiciel d’orchestration SmartFlow, qui gère l’affectation des tâches et l’utilisation des systèmes dans l’ensemble de l’atelier. Grâce à une planification assistée par IA, les flux de production s’adaptent aux changements sans reprogrammation manuelle.
Cette approche s’inscrit dans l’évolution vers une fabrication numérique, où du matériel flexible est combiné à une coordination logicielle pour créer des environnements de production adaptatifs. La possibilité d’introduire les modules progressivement soutient des stratégies d’investissement par étapes et la réutilisation de composants sur plusieurs générations de machines. Des interfaces ouvertes permettent l’intégration avec les machines SW et des systèmes d’autres fabricants.
Smart FMS constitue ainsi une solution intégrée pour les fabricants recherchant des systèmes de production adaptatifs capables de gérer des tailles de lots variables, des changements fréquents de pièces et des exigences de processus évolutives dans des environnements industriels modernes.
www.sw-machines.com
