Écrou à Bride Simple pour Entraînements à Vis à Billes dans les Machines-Outils

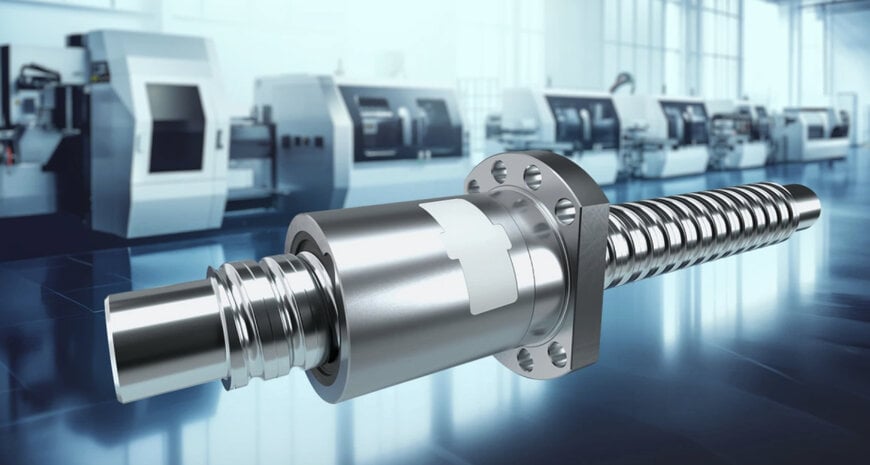

Bosch Rexroth a enrichi son portefeuille de technologies de mouvement linéaire avec le nouvel écrou à bride simple FEH-E-B. Le composant complète la gamme existante Performance Line et est spécialement conçu pour les applications linéaires verticales et hautement dynamiques. Il s'adresse principalement à l'industrie de la machine-outil et aux concepteurs de servopresses qui nécessitent une technologie d'entraînement par vis puissante et précise pour un fonctionnement continu.

Optimisation Mécanique et Amélioration des Performances
Ce nouveau développement se caractérise par un comportement de roulement optimisé obtenu grâce à une chaîne de billes divisée avec un nombre réduit de circuits de billes. Cette modification de conception assure un fonctionnement plus fluide et augmente les capacités de charge dynamique jusqu'à 14 % par rapport au modèle précédent. Par conséquent, la durée de vie calculée de l'entraînement à vis à billes est prolongée jusqu'à 50 %. Cette amélioration des performances augmente la qualité et la fiabilité des processus dans les scénarios d'automatisation où des masses importantes doivent être déplacées de manière hautement dynamique.

Spécifications Techniques et Intégration Système
L'écrou à bride simple de forme B est disponible en huit tailles, couvrant des diamètres nominaux de 32 à 63 millimètres et des pas de 5 à 20 millimètres. Les dimensions de raccordement sont basées sur la norme DIN 69 051, Partie 5 afin de faciliter l'intégration dans les concepts de machines existants. Le système est disponible dans diverses classes de précharge et de tolérance jusqu'à la classe T3 et intègre un concept d'étanchéité complet, incluant des unités de lubrification frontale. Outre le nouveau FEH-E-B, la gamme Performance Line comprend la série FAR pour les écrous entraînés et la série FED à double filetage, qui peuvent être combinées avec environ 50 tailles de vis disponibles. Le dimensionnement numérique et la commande des assemblages standards s'effectuent via le sélecteur et configurateur de technologie linéaire de l'entreprise, qui fournit également les données de conception.

Contexte Supplémentaire
Cette section détaille les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce originale du produit

Le marché des entraînements à vis à billes de haute précision est caractérisé par des fabricants mondiaux tels que THK, NSK et Schaeffler, qui se concentrent fortement sur le segment de la technologie CNC, où la rigidité et la précision de positionnement dans la plage du micromètre sont essentielles. L'intégration d'une chaîne de billes divisée dans l'écrou FEH-E-B vise à réduire le frottement interne et la génération de chaleur qui en résulte. Il s'agit d'un facteur crucial pour minimiser la dilatation thermique de la vis à des vitesses de rotation élevées dans les centres d'usinage. Le respect des dimensions de raccordement selon la norme DIN 69 051 (qui est aujourd'hui étroitement liée à l'ISO 3408) assure également l'interchangeabilité mécanique des assemblages sur le marché européen. En comparaison directe avec les entraînements linéaires directs (moteurs linéaires) très coûteux, cette avancée électromécanique dans la technologie des vis offre un ratio hautement concurrentiel entre la densité de force axiale, l'efficacité énergétique et le coût total de possession pour l'ingénierie mécanique classique.

Édité par Maria Brueva, rédactrice d'Induportals – adapté par l'IA.
